鼠标的运行原理

鼠标的产生
　　■图形界面的出现，需要鼠标来进行拖动等操作
鼠标的功能
　　■根据鼠标的移动，在屏幕上移动位置
　　■选中某个对象，进而执行某些操作
鼠标的种类
　　■机械式鼠标
　　■光电式鼠标
鼠标的接口
　　■串口、USB接口

机械式鼠标

机械鼠标原理
　　■底部有1个圆球，连接有两个滑动变阻器

　　■圆球在移动时带动变阻器，使X和Y方向电流产生变化

　　■计算机主机由此计算出X和Y方向的位移，并将它在屏幕上进行相应的移动

　　■鼠标命令由鼠标表面的按键决定

光电式鼠标

光电鼠标原理　　
　　■没有机械滚动部分，代之以两个互成直角的光电探测器，分别代表X和Y方向

　　■特制鼠标垫配合，垫上有小格。发光二极管照到线条和空白之上反射光使光敏三极管产生不同的电平

　　■CPU根据感应的高低脉冲，即格数来计算鼠标的位移量

　　■鼠标命令由鼠标表面的按键决定

本章主要内容

输入输出设备概述
常用输入设备组成与运行原理
　　■键盘
　　■鼠标
常用输出设备组成与运行原理
　　■显示器
　　■打印机

常用输出设备

显示器
　　■阴极射线管显示器
　　■液晶显示器
　　■等离子显示器
打印机
　　■针式打印机
　　■喷墨打印机
　　■激光打印机

阴极射线管显示器

成像原理
　　■通过电子束撞击荧光板上的荧光粉，发光产生亮点
基本组成
　　■电子枪、显示屏和偏转控制装置（见下图）
相关术语
　　■分辨率
　　　　◆沿水平和垂直两个方向把屏幕分成许多小的区域，一个小的区域对应一个发光点（称为象素），一个屏幕上所提供的全部象素的数目被称为分辨率
　　■扫描
　　　　◆电子束在显示屏上按某种轨迹运动被称为扫描，控制电子束扫描轨迹的电路被称为扫描控制逻辑部件
　　　　◆光栅扫描：电子束从左到右，从上到下扫描整个屏幕（隔行扫描和逐行扫描）
　　　　◆随机扫描：电子束只扫描需要显示的点，而不是整个屏幕
　　■刷新
　　　　◆余辉时间：电子束打在荧光粉上发出的光的所持续时间
　　　　◆为了得到稳定的图象，需要重复扫描整个屏幕（每秒50场）
　　　　◆帧存储器：为了重复扫描，需要存储屏幕字符或者图象信息。

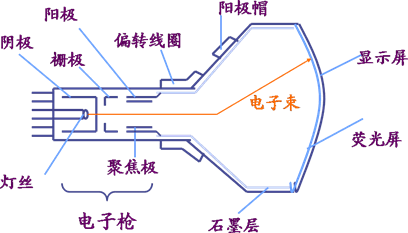

阴极射线管的构成和工作原理

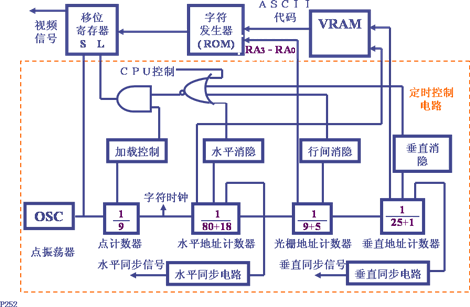

字符显示的一般原理

为有效地提供屏幕上要显示的内容，字符显示器内有一个显示存储器VRAM，用于保存将显示在整个屏幕的全部字符，显示存储器中保存的是这些字符的ASCII码和显示属性，每个字符都配有一个属性字节，用来描述字符的显示属性，即字符的颜色、亮度、是否显示等等。显示存储器是一个可读写的存储器，被显示的字符将由计算机主机以两个字节（ASCII码和显示属性）的方式提供并写进该存储器中，由显示器的控制逻辑按需要从中读出准备显示的一个字符的ASCII码的字节值和显示属性的字节值。

字符发生器，就是用于保存每个可显示字符字形的点阵数据的逻辑部件，通常是一个只读存储器（ROM），如果每个字符的字形用7（横向）×9（纵向）的点阵表示，则每个字符字形的点阵数据要占用9个存储器字节（横向的7个点的布局用一个字节表示）。

字形的产生过程

字符显示的一般原理

CRT图形显示器

大的VRAM
　　■存储点阵属性
　　■分辨率：1024*768，真彩色，1024*768*3Byte=2.3MB
高速总线
　　■50场/秒，带宽为2.3*50MB/s=115MB/s
　　■需要连接PCI总线
专用接口
　　■分辨率更高的图形设备将采用专用接口

液晶显示器

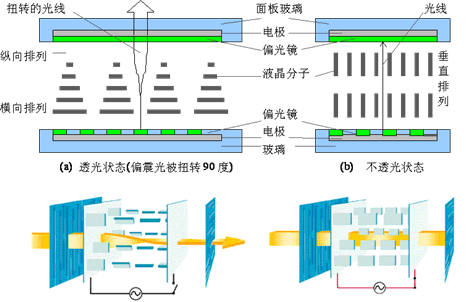

显示原理
　　■利用液晶的光学特性
　　■平板后面设置光源
　　■通过液晶改变透射光的偏振性（从水平到垂直）
　　■电场控制
特点
　　■平板显示，不需要高压电，移动方便
　　■无辐射
　　■价格较高

等离子显示器

成像原理
　　■利用惰性气体在一定电压作用下产生气体放电的特性
　　■产生紫外线，紫外线激发荧光粉发光
　　■在玻璃板之间隔开成象素，每个象素点内有惰性气体和三色荧光粉，用电极控制
特点
　　■易于实现大画面显示
　　■全色显示，色纯度与CRT相当
　　■视角达160度
　　■寿命长
　　■功耗大、成本高、对比度差。
