常用接口概述

8255有三个8位并行的数据端口PA、PB、PC，各个口的输入输出功能由程序确定。
A口具有一个8位数据输出锁存/缓冲器和一个8位数据输入锁存器。
B口具有一个8位数据输出锁存/缓冲器和一个8位数据输入缓冲器（不锁存）。
C口具有一个8位数据输出锁存/缓冲器和一个8位数据输入缓冲器（不锁存）。这个口在方式0控制下，可分为两个4位的口，用于传送数据或状态字。
8255有三种基本工作方式：
　方式0－一基本输入输出方式
　方式1――选通输入输出方式
　方式2――双向传送方式

8255的引线及结构

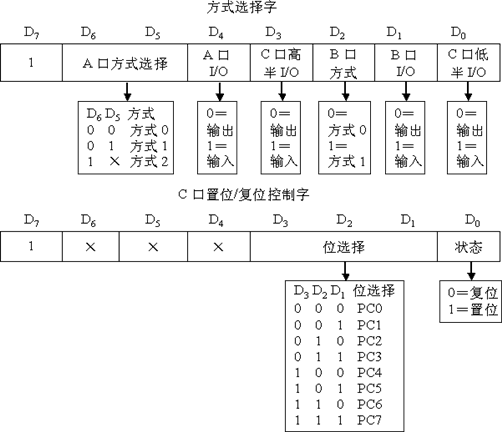

8255控制字格式

USB接口
　　■USB：通用串行总线（Universal Serial Bus）
　　　　◆USB由一个插在PCI总线上的根集线器组成，它的电缆接口可以连接I/O设备或者扩展集线器。
　　　　◆USB中有4根导线，两根数据线，一根电源，一根地线。V1.1总线带宽12Mbps，V2.0总线带宽400Mbps。
　　■USB接口特点
　　　　◆不必打开机箱来安装新的输入输出设备
　　　　◆只需要一根电缆线就可以将所有设备连接起来
　　　　◆输入/输出设备可以从电缆上得到电源
　　　　◆单台计算机最多可以连接127个设备
　　　　◆系统能支持实时设备（声卡、电话）
　　　　◆可在计算机运行时安装设备
　　　　◆安装设备不必重新启动计算机

IDE（Integrated Drive Electronics）、EIDE接口
　　■广泛应用于PC机中，IDE最多连接2个IDE设备，EIDE最多连接4个IDE设备；
　　■IDE读写磁盘的数据传输率一般不超过1.5MB/s，EIDE可达12～18MB/s；
　　■IDE接口连接的磁盘设备容量不超过528M，EIDE无此限制。
　　■EIDE接口通常接在PCI总线上，数据传送带宽由IDE的8位扩展到32位。

SCSI（Small Computer System Interface）接口
　　■应用于工作站和PC服务器中，成为主机和智能外设连接的统一I/O接口，可以控制磁盘驱动器、磁带机、光盘、打印机、扫描仪等外设
　　■SCSI的发展以及相关标准见下页列表

SCSI接口标准

IEEE 1394串行接口
　　■高速率，实时性好：1394-1995规定200Mbps ~ 400Mbps，1394b规定800Mbps ~ 3.2Gbps；
　　■最多可以连接63个设备，即插即用，支持热插拔。
AGP 接口
　　■把主存和显存通过芯片组（北桥）直接连接，提高数据传输率；总线宽度为32位，时钟频率为66MHz，最高传输率为528Mbps
PCMCIA接口
　　■广泛应用于笔记本电脑的接口，I、II、III三种类型插槽（厚度不同，长宽相同）。
　　■通常用来插上存储器（Flash Memory）卡或Fax/Modem/Network卡等。
