第五章放大电路基础

5.2.2 图解分析法

二、用图解法分析动态工作情况

（一）利用输入特性画出iB和uBE波形

从输入回路

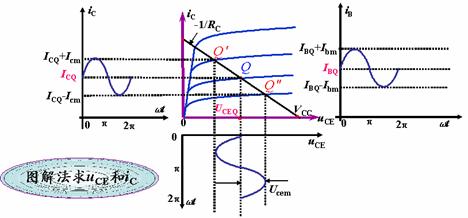

（二）利用输出特性画iC和uCE波形

从输出回路
在输出特性坐标上作出的直线与直流负载线重合，但它是反映瞬时电量之间的关系，故称为动态负载线或交流负载线。

三、电路参数对静态工作点的影响

（一）从输入回路得直线

1. 改变Rb就改变了输入特性坐标系上直流负载线的斜率（Rb减小，工作点变到Q1点）

2. 改变VBB则使直流负载线平移（VBB减小，工作点变到Q2点）

（二）从输出回路得直线

1. 改变Rc就改变了输出特性坐标系上直流负载线的斜率（Rc增加，工作点变到Q1点）
2. 改变Vcc则使直流负载线平移（Vcc增加，工作点变到Q2点）
3. 若β改变，即特性曲线的间隔改变也会使Q点改变。
