第二节
统计图 (1)
(2) (3) (4)
(5) (6) (7)
(8) (9) (10)
(11)
㈡ 百分条图

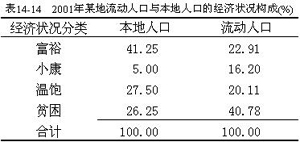

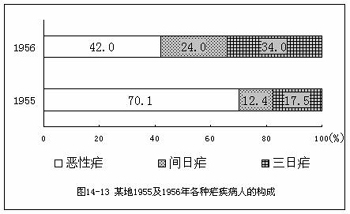

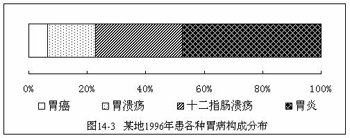

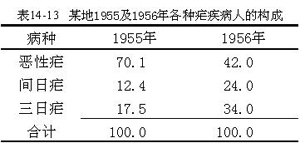

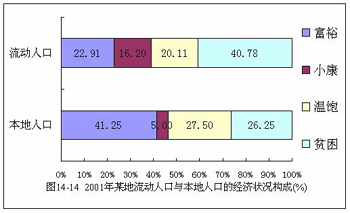

百分条图(percent bar chart) 用一个长条的面积代表事物的全部，条内分段的面积代表事物的构成比。有单式和复式百分条图两种。单式百分条图的样例见图14-3，该图的数据资料见表14-4；复式百分条图的样例见图14-13，该图的数据资料见表14-13；图14-14，该图的数据资料见表14-14。
百分条图的绘制方法如下：
① 先绘制一个标尺，一般以横轴为标尺，尺度必须从0到100标记。
② 绘制一直条，长度必须与标尺一致，宽度可任意，全长代表全部构成。
③ 以各自构成比的大小划分各自条宽。
④ 各条段需用不同的图案或颜色区分，并附图例说明。 |
|
